ステンレス鋼のフランジを正確に測定するにはどうすればよいですか?これは、ステンレス鋼フランジのサプライヤーである私がよく受ける質問です。家庭用プロジェクトに取り組む DIY 愛好家であっても、配管や製造業の専門家であっても、フランジの正確な寸法を取得することは非常に重要です。測定におけるわずかな誤差は、漏れ、位置ずれ、さらには安全上の危険につながる可能性があります。それでは、詳細を見て、これらの重要なコンポーネントを適切に測定する方法を学びましょう。
ステンレス鋼製フランジの基本を理解する
測定を開始する前に、ステンレス鋼フランジとは何なのか、またそれが使用される理由について基本を理解することが重要です。ステンレス鋼のフランジは、配管システム内のパイプ、バルブ、ポンプ、その他の機器を接続するために使用される、穴のある平らな円盤です。これらは、メンテナンスや変更のために簡単に組み立ておよび分解できる漏れ防止ジョイントを作成する方法を提供します。
ステンレス鋼は耐食性、強度、耐久性に優れているため、フランジとしてよく使われます。高温、圧力、強力な化学薬品に耐えることができるため、配管や HVAC システムから工業用処理プラントに至るまで、幅広い用途に適しています。

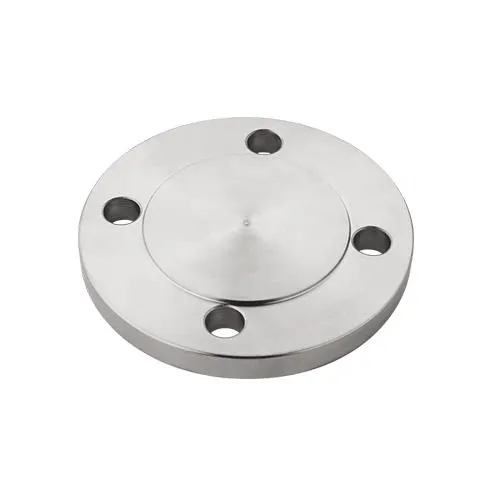

当社は、以下を含むさまざまなステンレス鋼フランジを提供しています。ステンレス鋼製JISねじ鋼管フランジ、ステンレス製DINカバーフランジ、 そしてステンレス鋼 DIN 大径鋼管フランジ。それぞれのタイプには独自の特徴と用途があるため、ニーズに合わせて適切なものを選択することが重要です。
必要なツール
ステンレス鋼のフランジを正確に測定するには、いくつかの基本的なツールが必要です。必要なものは次のとおりです。
- 巻尺または定規: フランジの直径やその他の寸法を測定するために使用します。正確で、明確なマーキングがあることを確認してください。
- キャリパー: キャリパーは、フランジの厚さ、内径、外径、その他の小さな寸法を測定するために使用できる、より正確な測定ツールです。デジタルノギスは使いやすく、正確な測定値が得られます。
- 分度器: フランジ面の角度を測定する必要がある場合は、分度器が便利です。これは、接続角度が重要な用途で使用されるフランジにとって特に重要です。
- すきまゲージ: すきまゲージは、2 つの表面間の隙間を測定するために使用されます。フランジ面の平坦度を確認し、適切なシールを確保するのに役立ちます。
直径の測定
ステンレス鋼フランジを測定する最初のステップは、その直径を決定することです。測定する必要がある直径には、外径 (OD) と内径 (ID) の 2 種類があります。
- 外径 (OD): OD を測定するには、フランジの最も広い部分に巻尺またはノギスを置きます。正確な測定値を得るために、測定ツールがフランジ面に対して垂直であることを確認してください。測定値を書き留めます。
- 内径 (ID): ID の測定は、特にフランジに盛り上がった面やカラーがある場合、少し難しくなることがあります。フランジの穴が滑らかな場合は、キャリパーを使用して直径を直接測定できます。フランジに隆起面がある場合は、隆起面の基部の穴の直径を測定する必要があります。慎重にキャリパーをボアに挿入し、中心間の距離を測定します。
ボルト円径 (BCD) の測定
ボルト円直径は、フランジのボルト穴の中心を通過する仮想円の直径です。これは、フランジを他のコンポーネントに接続するために使用されるボルトのサイズとピッチを決定するため、重要な測定です。
BCD を測定するには、向かい合う 2 つのボルト穴の中心間の距離を測定する必要があります。キャリパーまたは巻尺をボルト穴の中心に置き、測定します。正確に読み取るために、1 つの穴の中心から反対側の穴の中心までを測定してください。
ボルト穴の数とサイズの測定
BCD に加えて、フランジのボルト穴の数とサイズも測定する必要があります。フランジの円周上のボルト穴の数を数えて書き留めます。
ボルト穴のサイズを測定するには、ノギスを使用できます。キャリパーをボルト穴に挿入し、直径を測定します。正確に読み取るために、穴の最大部分を必ず測定してください。ボルト穴のサイズは通常、米国規格協会 (ANSI) やドイツ規格協会 (DIN) などの規格によって指定されます。
厚さの測定
フランジの厚さも重要な測定値です。これは、フランジの強度と耐久性、および圧力と温度に耐える能力に影響します。
厚さを測定するには、ノギスまたはマイクロメーターを使用します。フランジ面に測定具を置き、上面と下面の間の距離を測定します。厚さが均一であることを確認するために、フランジの周囲のいくつかの点を必ず測定してください。
顔のタイプと仕上げを測定する
フランジの面のタイプと仕上げもその性能に影響を与える可能性があります。平面(FF)、平面(RF)、リングジョイント面(RTJ)など、いくつかの異なる面タイプがあります。それぞれの顔タイプには独自の特徴があり、さまざまな用途に使用されます。
面のタイプを判断するには、フランジを目視検査します。平面フランジは滑らかで平らな表面を持ち、平面フランジはボアの周囲に盛り上がった領域を持ちます。リングジョイント面のフランジにはリングガスケット用の溝が付いています。
フランジ面の仕上げも異なる場合があります。一般的な仕上げには、滑らか、鋸歯状、ラップ仕上げなどがあります。仕上げはフランジのシール性能に影響を与えるため、用途の要件に基づいて選択する必要があります。
正確に測定するためのヒント
ステンレス鋼フランジを正確に測定するためのヒントをいくつか紹介します。
- フランジを掃除する: 測定を行う前に、フランジが清潔で、汚れ、破片、錆がないことを確認してください。これにより、測定ツールが表面に適切に接触し、正確な測定値が得られます。
- ジョブに適切なツールを使用する: 測定が異なれば、必要なツールも異なります。精度を確保するために、各測定に必ず適切なツールを使用してください。
- 複数の測定を行う: 精度を確保するには、各寸法を複数回測定し、結果を平均します。これにより、誤差が最小限に抑えられ、測定値が可能な限り正確になることが保証されます。
- 摩耗や損傷がないか確認してください: フランジに摩耗、損傷、腐食の兆候がないか検査します。フランジが損傷していると、測定の精度に影響を与える可能性があります。場合によっては、測定を行う前にフランジを交換する必要がある場合があります。
結論
ステンレス鋼フランジを正確に測定することは、適切なフィット感と漏れのない接続を確保するために不可欠です。このブログ投稿で概説されている手順に従い、適切なツールを使用することで、自信を持ってフランジを測定できます。
高品質のステンレス鋼フランジをお探しの場合は、当社がお手伝いいたします。当社はお客様のニーズを満たす幅広いフランジを提供しており、当社の専門家チームが用途に適したフランジの選択をお手伝いします。小規模な DIY プロジェクトであっても、大規模な産業設備であっても、当社には仕事を適切に遂行するための製品と専門知識があります。
ご質問がある場合、またはさらにサポートが必要な場合は、お気軽にお問い合わせください。フランジのニーズにお応えできるよう、ぜひご意見をお待ちしております。会話を始めて、あなたのプロジェクトに最適なソリューションを見つけてください。
